ТРАНСЛЯЦИОННОЕ УСТРОЙСТВО ТУ 50

Что же представляет собой трансляционное устройство ТУ 50 (далее по тексту — ТУ 50) и какое звуковое оборудование требуется для его устройства?


ТУ 50 представляет собой трансляционный аудио-ресивер (receiver) (в просторечии — радиолу) — низкочастотный трансляционный микшер-усилитель (звука) с радиоприемником и проигрывателем CD-дисков — устройство, принимающее сигналы из радиоэфира, от внешних источников и внешнего микрофона, с CD-дисков, со встроенного порта USB, со слота для карт памяти SD/MMC, обрабатывающее их и передающее необходимыми уровнями 30/120 В на абонентские громкоговорители. Можно определить также его как трансляционный микшер-усилитель со встроенными источниками программ (тюнер/CD-проигрыватель/встроенный порт USB/слот для карт памяти SD/MMC).


ТУ 50, являющееся ядром станционной части радиотрансляционного узла, уже содержит три основных компонента радиоузлов: источник программы, усилительное устройство и устройство электропитания, при этом:

  1. источник программ — CD-проигрыватель, встроенный порт USB, слот для карт памяти SD/MMC и радиоприёмник — создаёт электрические сигналы звуковой частоты, колебания которого соответствуют передаваемым звуковым программам;
  2. усилительное устройство — трансляционный микшер-усилитель, который усиливает электрические сигналы звуковой частоты, созданные источником программы, до необходимого уровня (мощности) для приведения в действие громкоговорителей;
  3. электропитающее устройство, которое снабжает их электропитанием и обеспечивает работу оборудования.

Взаимодействие этих элементов ТУ 50 показано на структурной схеме устройства.

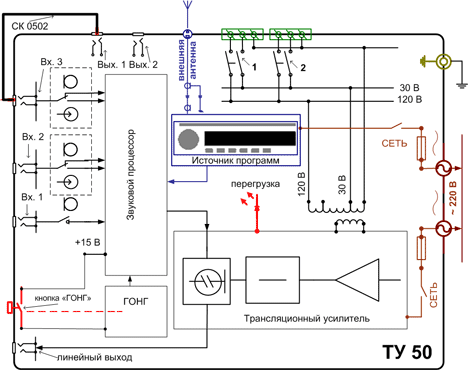

СТРУКТУРНАЯ СХЕМА ТРАНСЛЯЦИОННОГО УСТРОЙСТВА ТУ 50

Трансляционное устройство ТУ  100  Структурная схема


Рис. 1. Трансляционное устройство ТУ 50. Структурная схема. Для увеличения - нажмите.



ТУ 50 осуществляет усиление сигналов звуковых частот от различных внешних и внутренних источников с уровнями по ГОСТ 24838-80, адресацию усиленных сигналов в две коммутируемые трансляционные линии (шлейфа), а также передачу по всем линиям экстренной информации. Принцип работы ТУ 50 состоит в микшировании входных звуковых сигналов от внутренних и внешних источников в соответствии с заданными уровнями приоритета и последующем усилении суммарного (результирующего) сигнала.


ОБЯЗАТЕЛЬНАЯ ССЫЛКА В ДОКУМЕНТАЦИИ

Трансляционное устройство ТУ 50 (ДЛЭ3.465332.050.00 ТУ). Изготовлено в России. Изготовитель трансляционного устройства ТУ 50 - ООО «СКБ «РАСТР».

ДОКУМЕНТАЦИЯ

  1. Паспорт и гарантийный талон (ДЛЭ3.465332.050.00 ПС).
  2. Спецификация (ДЛЭ3.465332.050.00 СП).
  3. Схема структурная (ДЛЭ3.465332.050.00 Э1).
  4. Схема подключений (ДЛЭ32.465332.050.00 Э5).

СТОИМОСТЬ УСТРОЙСТВА

Внимание! Производитель оборудования ООО «СКБ «РАСТР» предоставляет информацию о стоимости и условиях поставки, скидках только по запросу на адрес электронной почты: 7403654@skbrastr.ru! При запросе предоставляется и информация по «наращиванию», рекомендации по проверке «старой проводки».
