ТРАНСЛЯЦИОННЫЕ РАДИОУЗЛЫ СЕРИИ ТР

Трансляционный радиоузел серии ТР (далее везде по тексту — ТР) является трансляционным аудио-ресивером/трансляционным микшер-усилителем — радиоприемником/усилителем повышенной выходной мощности с динамическим речевым/вокальным кардиоидным микрофоном, технические характеристики и параметры электрического тракта которого соответствуют 1-му классу качества по ГОСТ 11515-913.

ТР, как правило, представляет собой модель микшер-усилителя трансляционного с встроенным источником сигналов, включающего в себя комплект усилительного, коммутационного оборудования и источник программ стационарного узла проводного (проволочного) вещания мощностью кратной 120 Вт и 200 Вт на фидер с питанием от сети переменного тока (220 В, 50 Гц) и динамический речевой/вокальный кардиоидный микрофон (типа МД 882М).

ТР предназначается для обслуживания радиотрансляционных сетей и позволяет вести передачу звуковых сигналов с динамического микрофона, с внутренних и внешних источников программ, от телефонной линии и от средств вычислительной техники.

ТР является базовым ядром для целой серии звукового оборудования для организации проводного вещания. На его основе построены также школьный радиоузел серии ТР РУ.

Каждое ТУ (кроме ТУ 50И, ТУ 101, ТУ 201, ТУ 300 и ТУ 400), входящее в состав ТР, может комплектоваться (на заказ) У 100 — установочными креплениями трансляционных устройств для установки в стойку стандарта 19 дюймов (пара).

ТР предназначен для организации однопрограммного проводного вещания на локальных объектах. ТР готово к использованию в составе автономного высококачественного однопрограммного радиотрансляционного узла классического локального проводного вещания для локальных объектов. Оно позволяет подключить на один фидер (шлейф), в зависимости от типа ТР, одновременно до 400/800*n однопрограммных/трехпрограммных абонентских устройств (приёмников проводного вещания типа «Зенит-305», «НЕЙВА ПТ-322» или аналогичных) в «пассивном» режиме и до 40/80*n шт. громкоговорителей абонентских настенный типа 6ГРН 320, любые другие громкоговорители абонентские напряжением 30/100/120 В суммарной мощностью до 120/200*n Вт на «на шлейф».

Эти трансляционные сети подключаются к ТР через его штатное устройство коммутации. Если нужна большая мощность, то возможно «наращивание» по системе «ведущий-ведомый»: на 120 или 200 Вт до 1000 Вт. При этом остаётся ограничение по мощности «на шлейф» для одного усилителя 120 или 200 Вт.

ТР обеспечивает усиление, частотную обработку, микширование звукового сигнала от микрофонного, универсального и линейного входа.

ТР обеспечивает возможность приоритетного управления и передачи речевого сообщения от выносного (до 500 м) пульта связи типа МД 610.

ТР обеспечивает передачу музыкального вызывного сигнала (гонг) по выходным линиям.

ТР обеспечивает эффективную защиту от короткого замыкания по выходу усилителей.

ТР обеспечивает (в микшер-усилителях) возможность коммутации выходных линий и подключения контрольного громкоговорителя.

ТР имеет встроенный лимитер (в микшер-усилителях), обеспечивает защиту от перегрузок по входному сигналу.

Отличительной особенностью усилителей серии ТР (РУШ) является простота в управлении и отсутствие вентилятора для охлаждения.

К ТР может быть подключён пульт для передачи сообщений ВМ 3072 предназначенный для передачи экстренной речевой информации при совместной работе с трансляционными усилителями серии ТР (РУШ).

Источники программ ТУ 50И обеспечивают формирование программ вещания:

1. из эфира от радиостанций в диапазоне УКВ-FM;
2. с CD-дисков;
3. c SD-карты;
4. с USB-входа;

Появилась новая опция систем школьного времени, при совместном использовании ТР с ТУ 018.05 (УПШЗ 018), позволяющая заменить старый «резкий» школьный звонок на спокойную позитивную мелодию, которая проигрывается в течение некоторого времени до конца и до начала урока. Во всех модификациях музыкальных таймеров реализован синтезатор на 30 мелодий. Дополнительно есть возможность самостоятельно записать до 69 файлов в формате МР3 на SD-карту и использовать их для звонков или оповещения. Установка «музыкального звонка» позволит подчеркнуть статус учебного заведения или предприятия. Вы сможете сформировать свой особый, по-настоящему фирменный стиль, который позволит учащимся гордиться своим учебным заведением (предприятием). Непосредственное участие в создании этого стиля могут принять и сами ученики. Они могут подбирать соответствующие фонограммы для трансляций или организовав свое школьное радиовещание.

Также эту систему можно применять для трансляции объявлений и голосовых оповещений или воспроизведения аудио-пособий. Управление комплексом осуществляется из одного места (радиорубки). Таймер, поддерживает обработку сигнала от пульта пожарно-охранной сигнализации, при замыкании контактов на пульте включают сигнал. Через усилитель и сеть проводного вещания начинает звучать предупредительный сигнал (мелодия № 22). Для таймеров М с блоком записи и воспроизведения звука, через усилитель и сеть проводного вещания начинает звучать записанный пользователем сигнал (мелодия № 31). При размыкании сигнальных контактов пульта сигналы выключаются.

Внимание! В поставляемой нами версии ТУ 018.05 (УПШЗ 018.05) музыкальный таймер звонков на базе школьного музыкального таймера звонков ВИКТОРИЯ М11, модули на ДИН рейку, собранные в щиток, с воспроизведением МР3 файлов — трансляционное устройство подачи музыкальных школьных звонков с устройством записи мелодий на SD-карту, НЕТ ВОЗМОЖНОСТИ УПРАВЛЕНИЯ ЗВОНКАМИ «ГРОМКОГО БОЯ» (220В) И УПРАВЛЕНИЯ «ВТОРИЧНЫМИ ЧАСАМИ».

Аудио сигналы и стыки на входе и выходе отвечают требованиям международных стандартов МЭК, МСЭ-Р (МККР) и ЕСВ, предъявляемых к звуковым трактам. Это позволяет совместное использование любого серийного отечественного и импортного оборудования.

По условиям эксплуатации ТР соответствует исполнению УХЛ категории 4.2 ГОСТ 15150-69.

На входящее в ТР оборудование есть Декларация о соответствии продукции требованиям технических регламентов Евразийского экономического союза. Регистрационный номер ЕАЭС N RU Д-RU.ЦС01.В.04658 от 07.08.2017 г. Действует до 06.08.2022 г. См. в национальной части единого реестра зарегистрированных деклараций о соответствии, оформленных по единой форме по ссылке:
http://188.254.71.82/rds_ts_pub/?show=view&id_object=0B5E28042A73494785CF969607B82F6B

Внимание! ТР предназначено только для «локальных объектов», которые не относятся к области оказания платных услуг «проводного вещания», передачи программ звукового вещания широкому кругу территориально рассредоточенных слушателей посредством проводных линий. На этих объектах не действуют «ПРАВИЛА ОКАЗАНИЯ УСЛУГ ПРОВОДНОГО ВЕЩАНИЯ (РАДИОФИКАЦИИ)» (в ред. Постановления Правительства РФ от 14.01.2002 № 12) и не требуют платы за оказание услуг проводного вещания на основании лицензии, выданной федеральным органом исполнительной власти в области связи, и оказывающие эти услуги на основании договора об оказании услуг проводного вещания.

ТР выпускается как в блочном конструктивном исполнении, так и с возможностью установки в стойку 19 дюймов. Конструктивное исполнение показано в варианте 2016 г.

ТР совместим с любым звукотехническим оборудованием, как отечественным, так и импортным.

Входящие в соства ТР блоки РУШ 6100М, РУШ 5М и РУШ 540И, МД 8822М проходят доработку для работы в составе транляционного радиоузла.

ТР относится к оборудованию не бытового назначения. Не являются средствами измерения. Не является «товарами народного потребления или производственно-технического назначения».

Запрещается осуществлять подключение ТР к «воздушным» линиям проводного вещания без установки дополнительных устройств «грозозащиты».

Технические характеристики и конструкция ТР могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.

---

СЕРИЯ ТР

Аббревиатура ТР расшифровывается как Трансляционный Радиоузел…

Выпускаются:

ТР 100 (ДЛЭ2.465332.100.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный с встроенным источником сигналов — радиоприемник повышенной выходной мощности (микшер-усилитель трансляционный и источник программ) — трансляционное устройство — 120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 101 (ДЛЭ2.465332.101.00 ТУ) — микшер-усилитель трансляционный — трансляционное устройство — 120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 102 (ДЛЭ2.465332.102.00 ТУ) — микшер-усилитель трансляционный двухканальный — трансляционное устройство — 120+120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 200 (ДЛЭ2.465332.200.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (микшер-усилитель трансляционный и источник программ) — трансляционное устройство — 200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М .

ТР 201 (ДЛЭ2.465332.201.00 ТУ) — микшер-усилитель трансляционный — трансляционное устройство — 200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 202 (ДЛЭ2.465332.202.00 ТУ) — микшер-усилитель трансляционный двухканальный — трансляционное устройство — 200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 300 (ДЛЭ2.465332.300.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный двухканальный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (два микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 400 (ДЛЭ3.465332.400.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный двухканальный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (два микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 600М (ДЛЭ2.465332.600.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный трёхканальный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (три микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

ТР 1000 (ДЛЭ3.465332.1000.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный пятиканальный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (пять микшер-усилителей трансляционных и источник программ) — трансляционное устройство — 200+200+200+200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Дополнительная информация в проектах ТУ, РУШ  и РАДИОУЗЕЛ.

---

ТР 100

ТР 100 (ДЛЭ2.465332.100.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (микшер-усилитель трансляционный и источник программ) — трансляционное устройство — 120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 100 (ДЛЭ2.465332.100.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузлаа ТР 100 (ДЛЭ2.465332.100.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

ТР 100 является базовым ядром для целой серии звукового оборудования для организации проводного вещания. На его основе построен школьный радиоузел ТР 100 РУ.

Состав (комплект поставки) ТР 100:

1. Трансляционное устройство ТУ 100, в составе:

1.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

2.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А 1 шт.

3. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

3.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
3.2. XLR-Jack-mono — соединительный кабель 1 шт.

4. У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТУ 100С — 1 кт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 100 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 100 соответствует требованиям ТУ (ДЛЭ2.465332.100.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.100.00).

• Непрерывная выходная мощность, Вт, не менее — 120
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4
• Коэффициент полезного действия, % — 87

Тюнер:

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 250
Габаритные размеры в одноблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 12

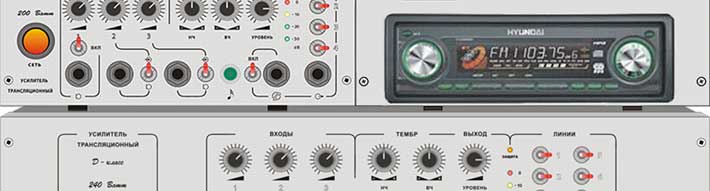

Варианты конструктивного исполнения ТУ 100 — ядра ТР 100.

ТУ 100 двухблочный вариант конструкции

ТУ 100 одноблочный вариант конструкции

ТУ 100С одноблочный вариант конструкции с возможностью установки в стойку 19 дюймов


Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, а ТУ 101 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 6100М. Трансляционное устройство ТУ 101. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТР 100.



Вариант функционально-структурной схемы ТР 100.

Функциональные возможности.

ТР 100 имеет три микшируемых входа с раздельными регуляторами уровня сигнала 1, 2 и 3, регуляторы тембра низких и высоких частот, регулятор выходного уровня, тумблеры включения четырёх выходных линий, переключатель выходного напряжения 100/120 В.

Усилитель мощности ТР 100 работает в классе D. Применение современной элементной базы производства IRF позволило получить отличные эксплутационные характеристики и высокий коэффициент полезного действия.

В ТР 100 имеется возможность подачи звукового сигнала «гонг».

Микрофонный вход 1 имеет выключатель и «приоритет» над входами 2, 3, то есть с появлением сигнала на входе 1 автоматически ослабляются сигналы входов 2, 3. Входы 2, 3 - универсальные: переключатели рядом с разъёмами изменяют чувствительность входа, в нижнем положении — микрофон, в верхнем — линия. Вход 3 продублирован на задней панели.

В целях повышения помехоустойчивости микрофонные входы 1, 2, 3 и вход «ТЛФ» построены по электронно-симметричной схеме и сигнал должен подаваться через разъём JACK-STEREO. В отдельных случаях микрофон можно подключать несимметрично (разъём JACK-MONO).

Внешние линейные источники сигнала следует включать несимметрично (разъём JACK-MONO). Сигнал музыкального гонга имеет «приоритет» над всеми входами кроме «ТЛФ».

Вход «ТЛФ» подключен непосредственно к усилителю, имеет «приоритет» над всеми (1, 2, 3) входами и служит для передачи экстренных сообщений (возможна передача сообщений по телефонной линии).

В ТР 100 предусмотрена возможность подключения пульта связи МД 610 (типа ПС-9): кабелем СК 05022 соединить вход «ТЛФ» усилителя с ТЛФ-розеткой, перевести переключатель «ТЛФ» в верхнее положение - ВКЛ (при этом подается напряжение +15 В по ТЛФ-линии для фантомного питания пульта).

Линейный выход обеспечивает возможность записи и каскадного включения, что дает увеличение мощности и количества зон вещания. Для этого необходимо линейный выход первого ТУ 100, входящего в ТР 100, соединить с одним из линейных входов — второго усилителя или ТУ 100, далее линейный выход второго соединить с линейным входом третьего усилителя или ТУ 10, и т.д. При этом первое ТУ 100 будет «ведущим» (его программа будет раздаваться всем) — остальные «ведомыми». Линейный выход может быть продублирован на задней панели.

Встроенный в ТУ 100, входящего в ТР 100, источник программ представляет собой автомагнитолу, состоящую из приемника УКВ-FM сигналов и проигрывателя CD-дисков. Он используется для формирования трансляционной программы из местной (или любой другой) радиостанции или компакт диска. Компакт диск готовится в студии и может содержать музыкальную программу, пожарные сообщения, рекламу или служебную информацию. Прием эфирных радиопрограмм осуществляется через антенну типа АН 33Р (антенна малогабаритная), не входящую в состав устройства. Более подробную информацию о работе магнитолы можно найти в инструкции, которая поставляется вместе с изделием.

Сформированная программа поступает в на линейный вход ТУ 100, входящего в ТР 100, по кабелю СК 0502 (кабель для подключения линейных источников) или другой усилитель в зависимости от необходимой мощности и раздается по шлейфам потребителям.

В качестве источника программ можно использовать компьютер. Как правило, препятствием для использования в качестве источника компьютера является отсутствие соединительного кабеля. Для этого необходим соединительный кабель СК 05021 с «согласующими» резисторами.

Компьютер, как правило, имеет на выходе звуковой карты разъем mini-Jack стерео (или PIN стерео), а трансляционное устройство 1/4" Jack стерео. Для этого необходим соединительный кабель СК 05021 (Jack stereo - miniJack stereo) с «согласующими» резисторами. Провод «экранированный», лучше — КММ 2.

Электропитание ТР 100 осуществляется через два сетевых соединительных кабеля с вилкой через сетевые предохранители.

---

ТР 101

ТР 101 (ДЛЭ2.465332.101.00 ТУ) — микшер-усилитель трансляционный — трансляционное устройство — 120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 101 (ДЛЭ2.465332.101.00 ТУ). Изготовлено в России. Изготовитель трансляционного устройства ТР 101 (ДЛЭ2.465332.101.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 101:

1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М, в составе:

1.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

2.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
2.2. XLR-Jack-mono — соединительный кабель 1 шт.

3. Паспорта и гарантийный талон — 1 кт.

4. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 101 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 101 соответствует требованиям ТУ (ДЛЭ2.465332.101.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.101.00).

• Непрерывная выходная мощность, Вт, не менее — 120
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4
• Коэффициент полезного действия, % — 87

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 200
Габаритные размеры в одноблочном исполнении, мм — 215x360x310
Масса без упаковки, кГ, не более — 7

Вариант конструктивного исполнения ТУ 101 — ядра ТР 101.



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТР 101 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 6100М. Трансляционное устройство ТУ 101. Быстрый старт».



Вариант схемы подключения ТР 101.

---

ТР 102

ТР 102 (ДЛЭ2.465332.102.00 ТУ) — микшер-усилитель трансляционный двухканальный — трансляционное устройство — 120+120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 102 (ДЛЭ2.465332.102.00 ТУ). Изготовлен в России. Изготовитель трансляционного радиоузла ТР 102 (ДЛЭ2.465332.102.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 102:

1. Трансляционное устройство ТУ 102, в составе:

1.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 2 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 2 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 2 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 2 шт.

2. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

2.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
2.2. XLR-Jack-mono — соединительный кабель 1 шт.

3.У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТУ 102С — 1 кт.

4. Паспорта и гарантийный талон — 1 кт.

5. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 102 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 102 соответствует требованиям ТУ (ДЛЭ2.465332.102.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.102.00).

• Непрерывная выходная мощность, Вт, не менее — 120+120
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4
• Коэффициент полезного действия, % — 87

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 200
Габаритные размеры в одноблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 12

Варианты конструктивного исполнения ТУ 102 — ядра ТР 102.

ТУ 102 одноблочный вариант конструкции

ТУ 102С одноблочный вариант конструкции с возможностью установки в стойку 19 дюймов



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 101 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 6100М. Трансляционное устройство ТУ 101. Быстрый старт».



Вариант схемы подключения ТУ 102/ТУ 102С.

---

---

ТР 122

ТР 122 (ДЛЭ2.465332.122.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный двухканальный с встроенным источником сигналов)  — радиоприемник повышенной выходной мощности (два микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 120+120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 122 (ДЛЭ2.465332.122.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузлаа ТР 122 (ДЛЭ2.465332.122.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 122:

1. Трансляционное устройство ТУ 101, в составе:

1.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. Трансляционное устройство ТУ 101, в составе:

2.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А — 1 шт.

3. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

3.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
3.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
3.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
3.4. Предохранитель 2А 1 шт.

4. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

4.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
4.2. XLR-Jack-mono — соединительный кабель 1 шт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 122 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 122 соответствует требованиям ТУ (ДЛЭ3.465332.122.00 ТУ) и комплекту конструкторской документации (ДЛЭ3.465332.122.00).

• Непрерывная выходная мощность, Вт, не менее — 120+120
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 450
Габаритные размеры блока, мм — 215x360x310
Масса без упаковки, кГ, не более — 18

Варианты конструктивного исполнения ТУ 300 — ядра ТР 300



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, ТУ 101 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут:«Микшер-усилитель трансляционный РУШ 6100М. Трансляционное устройство ТУ 101. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТР 122.

---

ТР 200

ТР 200 (ДЛЭ2.465332.200.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (микшер-усилитель трансляционный и источник программ) — трансляционное устройство — 200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 200/ТР 200С (ДЛЭ2.465332.200.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 200/ТР 200С (ДЛЭ2.465332.200.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

ТР 200 является базовым ядром для целой серии звукового оборудования для организации проводного вещания. На его основе построены трансляционный радиоузел школьный радиоузел ТР 200 РУ, устройство подачи программ вещания УППВ 038.04, устройство подачи программ вещания и оповещения УППВО 048.04.

Состав (комплект поставки) ТР 200:

1. Трансляционное устройство ТУ 200, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

2.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А 1 шт.

3. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

3.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
3.2. XLR-Jack-mono — соединительный кабель 1 шт.

4. У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТР 200С — 1 кт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 200 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 200 соответствует требованиям ТУ (ДЛЭ2.465332.200.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.200.00).

• Непрерывная выходная мощность, Вт, не менее — 200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 350
Габаритные размеры в одноблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 12

Варианты конструктивного исполнения ТУ 200 — ядра ТР 200

ТУ 200 двухблочный вариант конструкции

ТУ 200 одноблочный вариант конструкции

ТУ 200С одноблочный вариант конструкции с возможностью установки в стойку 19 дюймов



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, а ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТР 200.



Вариант функционально-структурной схемы ТР 200.

Функциональные возможности.

ТР 200 имеет три микшируемых входа с раздельными регуляторами уровня сигнала 1, 2 и 3, регуляторы тембра низких и высоких частот, регулятор выходного уровня, тумблеры включения четырёх выходных линий, переключатель выходного напряжения 100/120 В.

Усилитель мощности ТР 200 работает в классе D. Применение современной элементной базы производства IRF позволило получить отличные эксплутационные характеристики и высокий коэффициент полезного действия.

В ТР 200 имеется возможность подачи звукового сигнала «гонг».

Микрофонный вход 1 имеет выключатель и «приоритет» над входами 2, 3, то есть с появлением сигнала на входе 1 автоматически ослабляются сигналы входов 2, 3. Входы 2, 3 - универсальные: переключатели рядом с разъёмами изменяют чувствительность входа, в нижнем положении - микрофон, в верхнем - линия. Вход 3 продублирован на задней панели.

В целях повышения помехоустойчивости микрофонные входы 1, 2, 3 и вход «ТЛФ» построены по электронно-симметричной схеме и сигнал должен подаваться через разъём JACK-STEREO. В отдельных случаях микрофон можно подключать несимметрично (разъём JACK-MONO).

Внешние линейные источники сигнала следует включать несимметрично (разъём JACK-MONO). Сигнал музыкального гонга имеет «приоритет» над всеми входами кроме «ТЛФ».

Вход «ТЛФ» подключен непосредственно к усилителю, имеет «приоритет» над всеми (1, 2, 3) входами и служит для передачи экстренных сообщений (возможна передача сообщений по телефонной линии).

В ТР 200 предусмотрена возможность подключения пульта связи МД 610 (типа ПС-9): кабелем СК 05022 соединить вход «ТЛФ» усилителя с ТЛФ-розеткой, перевести переключатель «ТЛФ» в верхнее положение - ВКЛ (при этом подается напряжение +15 В по ТЛФ-линии для фантомного питания пульта).

Линейный выход обеспечивает возможность записи и каскадного включения, что дает увеличение мощности и количества зон вещания. Для этого необходимо линейный выход первого ТУ 200/ТУ 200С, входящего в ТР 200, соединить с одним из линейных входов — второго усилителя или ТУ 200, далее линейный выход второго соединить с линейным входом третьего усилителя или ТУ 200, и т.д. При этом первое ТУ 200 будет «ведущим» (его программа будет раздаваться всем) — остальные «ведомыми». Линейный выход может быть продублирован на задней панели.

Встроенный в ТУ 200/ТУ 200С, входящего в ТР 200, источник программ представляет собой автомагнитолу, состоящую из приемника УКВ-FM сигналов и проигрывателя CD-дисков. Он используется для формирования трансляционной программы из местной (или любой другой) радиостанции или компакт диска. Компакт диск готовится в студии и может содержать музыкальную программу, пожарные сообщения, рекламу или служебную информацию. Прием эфирных радиопрограмм осуществляется через антенну типа АН 33Р (антенна малогабаритная), не входящую в состав устройства. Более подробную информацию о работе магнитолы можно найти в инструкции, которая поставляется вместе с изделием.

Сформированная программа поступает в на линейный вход ТУ 200/ТУ 200С, входящего в ТР 200, по кабелю СК 0502 (кабель для подключения линейных источников) или другой усилитель в зависимости от необходимой мощности и раздается по шлейфам потребителям.

В качестве источника программ можно использовать компьютер. Как правило, препятствием для использования в качестве источника компьютера является отсутствие соединительного кабеля. Для этого необходим соединительный кабель СК 05021 с «согласующими» резисторами.

Компьютер, как правило, имеет на выходе звуковой карты разъем mini-Jack стерео (или PIN стерео), а трансляционное устройство 1/4" Jack стерео. Для этого необходим соединительный кабель СК 05021 (Jack stereo - miniJack stereo) с «согласующими» резисторами. Провод «экранированный», лучше — КММ 2.

Электропитание ТР 200 осуществляется через два сетевых соединительных кабеля с вилкой через сетевые предохранители.

---

ТР 201

ТР 201 (ДЛЭ2.465332.201.00 ТУ) — микшер-усилитель трансляционный — трансляционное устройство — 200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 201 (ДЛЭ2.465332.201.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 201 (ДЛЭ2.465332.201.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 201:

1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

2.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
2.2. XLR-Jack-mono — соединительный кабель 1 шт.

3. Паспорта и гарантийный талон — 1 кт.

4. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 201 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТТ 201 соответствует требованиям ТУ (ДЛЭ2.465332.201.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.201.00).

• Непрерывная выходная мощность, Вт, не менее — 200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4
• Коэффициент полезного действия, % — 87

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 300
Габаритные размеры в одноблочном исполнении, мм — 215x360x310
Масса без упаковки, кГ, не более — 7

Вариант конструктивного исполнения ТУ 201 — ядра ТР 201



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт».



Вариант схемы подключения ТУ 201.

---

ТР 202

ТР 202 (ДЛЭ2.465332.202.00 ТУ) — микшер-усилитель трансляционный двухканальный — трансляционное устройство — 200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 202 (ДЛЭ2.465332.202.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 202 (ДЛЭ2.465332.202.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки)ТР 202:

1. Трансляционное устройство ТУ 202, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 2 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 2 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 2 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 2 шт.

2. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

2.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
2.2. XLR-Jack-mono — соединительный кабель 1 шт.

3. У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТУ 202С — 1 кт.

4. Паспорта и гарантийный талон — 1 кт.

5. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 202 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 202 соответствует требованиям ТУ (ДЛЭ2.465332.202.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.202.00).

• Непрерывная выходная мощность, Вт, не менее — 200+200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4
• Коэффициент полезного действия, % — 87

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 500
Габаритные размеры в одноблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 12

Варианты конструктивного исполнения ТУ 202 — ядра ТР 202

ТУ 202 одноблочный вариант конструкции

ТУ 202С одноблочный вариант конструкции с возможностью установки в стойку 19 дюймов



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт».



Вариант схемы подключения ТР 202.

---

ТР 300

ТР 300 (ДЛЭ2.465332.300.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный двухканальный с встроенным источником сигналов)  — радиоприемник повышенной выходной мощности (два микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+120 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 300 (ДЛЭ2.465332.300.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузлаа ТР 300 (ДЛЭ2.465332.300.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 300:

1. Трансляционное устройство ТУ 201, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 1 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 1 шт.

2. Трансляционное устройство ТУ 101, в составе:

2.1. Трансляционное устройство ТУ 101 — микшер-усилитель трансляционный РУШ 6100М (ДЛЭ3.465332.101.00 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А — 1 шт.

3. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

3.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
3.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
3.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
3.4. Предохранитель 2А 1 шт.

4. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

4.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
4.2. XLR-Jack-mono — соединительный кабель 1 шт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 300 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 300 соответствует требованиям ТУ (ДЛЭ3.465332.300.00 ТУ) и комплекту конструкторской документации (ДЛЭ3.465332.300.00).

• Непрерывная выходная мощность, Вт, не менее — 200+120
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 450
Габаритные размеры блока, мм — 215x360x310
Масса без упаковки, кГ, не более — 18

Варианты конструктивного исполнения ТУ 300 — ядра ТР 300



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, ТУ 101 смотрите по ссылке, ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут:«Микшер-усилитель трансляционный РУШ 6100М. Трансляционное устройство ТУ 101. Быстрый старт», «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТР 300.

---

ТР 400

ТР 400 (ДЛЭ2.465332.400.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный двухканальный с встроенным источником сигналов)  — радиоприемник повышенной выходной мощности (два микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 400 (ДЛЭ2.465332.400.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 400 (ДЛЭ2.465332.400.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 400:

1. Трансляционное устройство ТУ 202, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 2 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 2 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 2 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 2 шт.

2. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

2.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А 1 шт.

3. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

3.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
3.2. XLR-Jack-mono — соединительный кабель 1 шт.

4. Паспорта и гарантийный талон — 1 кт.

5. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 400 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 400 соответствует требованиям ТУ (ДЛЭ2.465332.400.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.400.00).

• Непрерывная выходная мощность, Вт, не менее — 200+200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 550
Габаритные размеры блока, мм — 215x360x310
Масса без упаковки, кГ, не более — 18

Варианты конструктивного исполнения ТУ 400 — ядра ТР 400.



Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, а ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТР 400.

---

ТР 600М

ТР 600М (ДЛЭ2.465332.600.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный трёхканальный с встроенным источником сигналов) — радиоприемник повышенной выходной мощности (три микшер-усилителя трансляционных и источник программ) — трансляционное устройство — 200+200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 600М (ДЛЭ2.465332.600.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 600М (ДЛЭ2.465332.600.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 600М:

1. Трансляционное устройство ТУ 600М, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 3 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 3 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 3 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 3 шт.

2. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

2.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А 1 шт.

3. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

3.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
3.2. XLR-Jack-mono — соединительный кабель 1 шт.

4.У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТУ 600МС — 2 кт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 600М соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 600М соответствует требованиям ТУ (ДЛЭ2.465332.600.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.600.00).

• Непрерывная выходная мощность, Вт, не менее — 200+200+200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4+4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 850
Габаритные размеры в двухблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 24

Варианты конструктивного исполнения ТУ 600М — ядра ТР 600М.



ТУ 600МС двухблочный вариант конструкции с возможностью установки в стойку 19 дюймов


Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, а ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТУ 600М/ТУ 600МС.



Вариант функционально-структурной схемы ТУ 600М/ТУ 600МС.

Функциональные возможности.

ТУ 201, входящие в ТУ 600М, включены по схеме «ведущий-ведомый». При этом ТУ 201, входящий в ТУ 200 является ведущим.

Линейный выход обеспечивает возможность записи и каскадного включения, что дает увеличение мощности и количества зон вещания. Для этого необходимо линейный выход первого ТУ 200 соединить с одним из линейных входов — второго усилителя, далее линейный выход второго соединить с линейным входом третьего усилителя, и т.д. При этом первое ТУ 200 будет «ведущим» (его программа будет раздаваться всем) — остальные «ведомыми». Линейный выход может быть продублирован на задней панели.

Сформированная программа поступает в на линейный вход ТУ 201 по кабелю СК 0502 (кабель для подключения линейных источников) или другой усилитель в зависимости от необходимой мощности и раздается по шлейфам потребителям.

ТР 600М имеет в каждом из трёх ТУ 201 по три микшируемых входа с раздельными регуляторами уровня сигнала 1, 2 и 3, регуляторы тембра низких и высоких частот, регулятор выходного уровня, тумблеры включения четырёх выходных линий, переключатель выходного напряжения 100/120 В.

Усилитель мощности в ТР 600М работает в классе D. Применение современной элементной базы производства IRF позволило получить отличные эксплутационные характеристики и высокий коэффициент полезного действия.

В ТР 600М имеется возможность подачи звукового сигнала «гонг» (в каждом из ТУ 201).

Микрофонный вход 1 имеет выключатель и «приоритет» над входами 2, 3, то есть с появлением сигнала на входе 1 автоматически ослабляются сигналы входов 2, 3. Входы 2, 3 - универсальные: переключатели рядом с разъёмами изменяют чувствительность входа, в нижнем положении - микрофон, в верхнем - линия. Вход 3 продублирован на задней панели.

В целях повышения помехоустойчивости микрофонные входы 1, 2, 3 и вход «ТЛФ» построены по электронно-симметричной схеме и сигнал должен подаваться через разъём JACK-STEREO. В отдельных случаях микрофон можно подключать несимметрично (разъём JACK-MONO).

Внешние линейные источники сигнала следует включать несимметрично (разъём JACK-MONO). Сигнал музыкального гонга имеет «приоритет» над всеми входами кроме «ТЛФ».

Вход «ТЛФ» подключен непосредственно к усилителю, имеет «приоритет» над всеми (1, 2, 3) входами и служит для передачи экстренных сообщений (возможна передача сообщений по телефонной линии).

В ТУ 600М/ТУ 600МС предусмотрена возможность подключения пульта связи МД 610 (типа ПС-9): кабелем СК 05022 соединить вход «ТЛФ» усилителя с ТЛФ-розеткой, перевести переключатель «ТЛФ» в верхнее положение - ВКЛ (при этом подается напряжение +15 В по ТЛФ-линии для фантомного питания пульта).

Встроенный в ТУ 600М/ТУ 600МС, входящий в состав ТР 600М, источник программ представляет собой автомагнитолу, состоящую из приемника УКВ-FM сигналов и проигрывателя CD-дисков. Он используется для формирования трансляционной программы из местной (или любой другой) радиостанции или компакт диска. Компакт диск готовится в студии и может содержать музыкальную программу, пожарные сообщения, рекламу или служебную информацию. Прием эфирных радиопрограмм осуществляется через антенну типа АН 33Р (антенна малогабаритная), не входящую в состав устройства. Более подробную информацию о работе магнитолы можно найти в инструкции, которая поставляется вместе с изделием.

В качестве источника программ можно использовать компьютер. Как правило, препятствием для использования в качестве источника компьютера является отсутствие соединительного кабеля. Для этого необходим соединительный кабель СК 05021 с «согласующими» резисторами.

Компьютер, как правило, имеет на выходе звуковой карты разъем mini-Jack стерео (или PIN стерео), а трансляционное устройство 1/4" Jack стерео. Для этого необходим соединительный кабель СК 05021 (Jack stereo - miniJack stereo) с «согласующими» резисторами. Провод «экранированный», лучше — КММ 2.

Электропитание ТР 600М осуществляется через два сетевых соединительных кабеля с вилкой через сетевые предохранители.

---

ТР 1000

ТТ 1000 (ДЛЭ2.465332.1000.00 ТУ) — трансляционный аудио-ресивер (микшер-усилитель трансляционный пятиканальный с встроенным источником сигналов) —радиоприемник повышенной выходной мощности (пять микшер-усилителей трансляционных и источник программ) — трансляционное устройство — 200+200+200+200+200 Вт (30/100/120 В) и динамический речевой/вокальный кардиоидный микрофон МД 882М.

Запись в документации:

Трансляционный радиоузел ТР 1000 (ДЛЭ2.465332.1000.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 1000 (ДЛЭ2.465332.1000.00 ТУ) — ООО «СКБ «РАСТР». Паспорт на изделие тут.

Обозначение на схемах см. справа.

Состав (комплект поставки) ТР 1000:

1. Трансляционное устройство ТУ 1000, в составе:

1.1. Трансляционное устройство ТУ 201 — микшер-усилитель трансляционный РУШ 5М (ДЛЭ3.465332.201.00 ТУ) — 5 шт.
1.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 5 шт.
1.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 5 шт. (на заказ, в состав не входит)
1.4. Предохранитель 2А — 5 шт.

2. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М), в составе:

2.1. Трансляционное устройство ТУ 50 И(М) — источник программ РУШ 650 И(М) (ДЛЭ3.465332.050.11 ТУ) — 1 шт.
2.2. Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) — 1 шт.
2.3. Кабель «Jack-Jack-mono» СК 0502 (ДЛЭ4.467239.088.03 ТУ) — 1 шт. (на заказ, в состав не входит)
2.4. Предохранитель 2А 1 шт.

3. МД 882М — динамический речевой/вокальный кардиоидный микрофон, в составе:

3.1 Микрофон динамический речевой/вокальный кардиоидный МД 882М 1 шт.
3.2. XLR-Jack-mono — соединительный кабель 1 шт.

4. У 100 установочные крепления трансляционных устройств в стойку 19" (пара) — только для ТУ 1000С — 3 кт.

5. Паспорта и гарантийный талон — 1 кт.

6. Упаковочная тара — 1 кт.

Технические характеристики.

Технические характеристики и параметры электрического тракта ТР 1000 соответствуют 1-му классу качества по ГОСТ 11515-91.

ТР 1000 соответствует требованиям ТУ (ДЛЭ2.465332.1000.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.1000.00).

• Непрерывная выходная мощность, Вт, не менее — 200+200+200+200+200
• Номинальное выходное напряжение, В — 30/100/120
• Номинальный диапазон частот, Гц — от 100 до 15 000
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
• Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
• Отношение сигнал/шум, дБ, не менее — 60
• Чувствительность, мВ, не менее, по входам:
  • микрофонный — 2
  • линейный — 775
• Входное сопротивление: микрофон, кОм — 2
• Входное сопротивление: линия, кОм — 22
• Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4+4+4+4
• Коэффициент полезного действия, % — 87

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Микрофон:

• Эффективный рабочий диапазон частот, Гц 60-16 000
• Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ 3
• Максимальная длина линии, выполненная проводом КММ2хО.12, соединяющей микрофон с РУШ, м 5,0
• Масса без упаковки, кГ, не более 0,5
• Диаграмма направленности кардиоидный
• Чувствительность -50 дБ (0дБ-1В/Па; 1кГц)
• Импеданс 600 Ом (1кГц)

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 1200
Габаритные размеры в трёхблочном исполнении, мм — 430x360x310
Масса без упаковки, кГ, не более — 36









































Варианты конструктивного исполнения ТУ 1000 — ядра ТР 1000



ТУ 1000С трехблочный вариант конструкции с возможностью установки в стойку 19 дюймов


Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели.

Описание органов управления, коммутации и подключения к внешним устройствам, расположенные на передней панели и задней панели ТУ 50 смотрите по ссылке, а ТУ 201 смотрите по ссылке.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Микшер-усилитель трансляционный РУШ 5М. Трансляционное устройство ТУ 201. Быстрый старт» и «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».



Вариант схемы подключения ТУ 1000.

---

ЛОКАЛЬНЫЕ ПРИМЕЧАНИЯ:

Внимание читателя! Локальные примечания даны исключительно для тех, кого интересуют детали процесса, в том числе и исторические. Те же, кто хочет просто получить некую начальную информацию от текста, могут не обращать на них внимания. Вы можете использовать информацию этого интернет-проекта, в качестве спавочно-познавательной информации, поскольку мы не гарантируем отсуствие ошибок в ней. Пунктуация, орфография и остальные нехитрые обороты авторов сохранены без изменений. Материал публикуется навсегда…

«Природа весьма проста, что этому противоречит — должно быть отвергнуто» © М. В. Ломоносов

«Было бы величайшей ошибкой думать» (просто цитата, ничего личного) © В.И.Ленин, ПСС, т.41, с.55.

⁰ (обратно к тексту) — РАСТР от лат. rastrum — грабли. Если бы мы знали, что это окажется настолько пророческим в нашей судьбе… Тем не менее, это совокупность непрозрачных элементов (чаще всего точек округлой или эллиптической формы), разбивающей полутоновое изображение на микроштриховые элементы, передающие полутона оригинала благодаря разной площади микроэлементов. Чем мельче ячейки, образуемые элементами растра, тем большую градацию имеет растрированное изображение. Вот мы и производим более 25 лет «ячейки» для систем информационно-звукового обеспечения. Некое вступительное слово, или история создания этого проекта. Днем рождения проекта, вернее месяцем рождения, следует считать декабрь 1998 года. Именно тогда появилась первая страница, которая содержала основные намётки и несколько статей по адресу: http://provod.ksys.ru/. Данные воспроизводятся сугубо по нашим воспоминаниям, но тем не менее…

¹ (обратно к тексту) — часть информации, представляющей ноу-хау, связанную с защитой информации, устойчивостью систем, контролем, представляется только после подписания «Соглашения о неразглашении».

---

ПОИСК

«Уровень лжи в отношениях между отдельными регионами мира, между отдельными странами и их населением, а также отдельными слоями населения достиг таких показателей, что, кроме как, прорвав плотину, он не снизится. А внизу, под этой самой плотиной, мы с Вами» — цитата от Remo.

«…во время кризиса лучшим вложением средств надо считать инвестиции в собственное развитие…» В. Ульянов (Ленин)

Идеи получить немного информации от Яндекса или другой поисковой системы далеко не новы. Для тех, кто жаждет истории — Интернет в помощь, а от себя скажем, что для отечественного звукового оборудования для проводного вещания (радиотрансляции, радиофикации) — это не реально. «Хайли лайкли»… (с английского «highly likely» — «с высокой вероятностью»).

Предполагается, что проект можно будет найти в ведущих поисковых системах по ключевым словам или хештегам:

«абонентский громкоговоритель, абонентское устройство, ГР 10, ГР 30, источник программ, ИТБ РАСТР, МД 610, МД 882М, микшер-усилитель, микшер-усилитель трансляционный, проводное вещание, радиоузел, радиотрансляция, радиофикация, РАСТР, РУШ, РУШ 5М, РУШ 6100М, РУШ 650И, СКБ РАСТР, Специальное конструкторское бюро РАСТР, трансляционный радиоузел, ТР, ТР РУ, трансляционное устройство, ТУ, ТУ 50И, ТУ 50ИМ, ТУ 100, ТУ 101, ТУ 102, ТУ 200, ТУ 201, ТУ 202, ТУ 300, ТУ 400, ТУ 600М, ТУ 1000, устройство подачи программ вещания, устройство подачи программ вещания и оповещения, УППВ, УППВО, УППВ 038, УППВО 048, уличный громкоговоритель, школьный радиоузел, 6ГРН 320»
