ТРАНСЛЯЦИОННЫЙ РАДИОУЗЕЛ ТР 600 (ДЛЭ2.465332.600.00 ТУ).

Основное отличие: бюджетная стоимость и минимальное энергопотребление при сохранении трехлетнего бесплатного гарантийного обслуживания и сроке службы до 10 лет. Возможность дальнейшего наращивания. Возможность работы со средствами вычислительной техники.

НАЗНАЧЕНИЕ

Трансляционный радиоузел ТР 600 (далее по тексту — ТР 600) предназначен для организации однопрограммного проводного вещания на локальных объектах. На основе ТР 600 можно построить автономный высококачественный однопрограммный радиотрансляционный узел.


По условиям эксплуатации ТР 600 соответствует исполнению УХЛ категории 4.2 ГОСТ 15150-69.


ТР 6001, сертифицирован в порядке добровольной сертификации. Сертификат № POOC RU.ME96.B20090.


ТР 600 оптимизирован для работы со средствами вычислительной техники, что позволяет создать на его основе медиацентр.


Что же представляет собой радиотрансляционный узел ТР 600 и какое звуковое оборудование требуется для его устройства?


В простейшем случае в радиотрансляционный узел можно превратить радиоприёмник или ресивер, как в нашем случае, если к нему подключить линию, в которые включены громкоговорители, и осуществлять по этой линии передачи одновременно нескольким радиослушателям. Однако, ввиду того, что мощность, которую способен отдать радиоприёмник или бытовой ресивер, незначительна, радиофицировать от него, например школу, невозможно.


Поэтому радиотрансляционные узлы, рассчитанные на обслуживание значительного количества слушателей, кроме радиоприёмника, оборудуют ещё специальной аппаратурой, которая называется усилителем низкой частоты. Эти усилители, называемые трансляционными устройствами (ТУ), обладают мощностью, во много раз большей, чем мощность радиоприёмников (не менее 50 Вт), что даёт возможность подключить к транслционному устройству с помощью радиотрансляционных линий сотни и даже тысячи громкоговорителей.


Всякий радиотрансляционный узел состоит из трёх основных частей: станционной части, радиотрансляционных линий, с помощью которых подключаются абонентские устройства, питаемые от радиотрансляционного узла и собственно нагрузки — абонентских устройств (громкоговорителей).


Станционная часть радиоузла содержит три основных компонента: источник программы, усилительное устройство и устройства электропитания.


В зависимости от назначения радиоузлов, их оборудование отличается одно от другого. И всё-таки в каждом радиоузле можно обнаружить одни и те же основные части, являющиеся неотъемлемыми элементами любого из них.


Как мы уже отмечали, это будут:


  1. Источники программы, создающие электрический сигнал, колебания которого соответствуют передаваемым звукам, например, микрофон, CD-проигрыватель, компьютер, радиоприёмник с приёмной антенной и т. п.;
  2. Усилительное устройство, которое усиливает электрические сигналы, созданные источником программы, до необходимого уровня (мощности) для приведения в действие громкоговорителей;
  3. Электропитающее устройство, которое снабжает всю аппаратуру радиоузла электропитанием и обеспечивает работу оборудования.

СОСТАВ ТРАНСЛЯЦИОННОГО РАДИОУЗЛА ТР 600

Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.


ТРАНСЛЯЦИОННЫЙ РАДИОУЗЕЛ ТР 600

Трансляционный радиоузел ТР 600

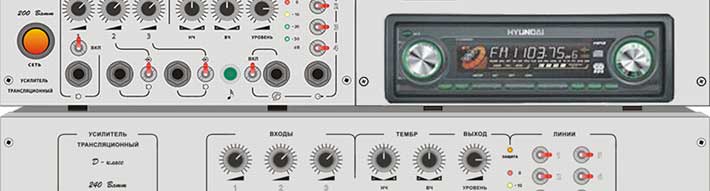

Рис. 1. Трансляционный радиоузел ТР 600. Для увеличения - нажмите.




В версии ДЛЭ2.465332.600.00 СП:


  1. ТУ 600 (ДЛЭ3.465332.600.00 ТУ) Трансляционное устройство — 1 шт.
  2. МД 882 (ДЛЭ3.465327.882.02 ТУ) Микрофон динамический на «гусиной шее» с «врезным» держателем и соединительным кабелем — 1 шт.
  3. СК 0502 (ДЛЭ4.467239.088.03 ТУ) Кабель «Jack-Jack-mono» (для подключения внешних линейных источников) — 1 шт.
  4. Документация — 1 кт.
  5. Упаковочная тара — 1 шт.

КРАТКОЕ ОПИСАНИЕ

Основой трансляционного радиоузла ТР 600 является трансляционное устройство ТУ 600 (см. более подробное описание в соответствующем разделе — ТУ 600) представляющее собой источник программ тюнер/CD-проигрыватель и трансляционный микшер-усилитель. Источником «живого» сигнала служит микрофон динамический МД 882 на «гусиной шее», с врезным в столешницу держателем, с ветрозащитой. Существует возможность работы и от внешних источников сигналов через кабель СК 0502 «Jack-Jack-mono» для подключения линейных источников.


Прием сигналов радиостанций осуществляется на малогабаритную антенну АН 33Р.


ТР 600 имеет три микшируемых входа с раздельными регуляторами уровня сигнала 1, 2 и 3, регуляторы тембра низких и высоких частот, регулятор выходного уровня, тумблеры включения четырёх выходных линий, переключатель выходного напряжения 100/120 В.


В ТР 50 имеется возможность подачи звукового сигнала «гонг».

Микрофонный вход 1 имеет выключатель и «приоритет» над входами 2, 3, то есть с появлением сигнала на входе 1 автоматически ослабляются сигналы входов 2, 3. Входы 2, 3 - универсальные: переключатели рядом с разъёмами изменяют чувствительность входа, в нижнем положении - микрофон, в верхнем - линия.


В целях повышения помехоустойчивости микрофонные входы 1, 2, 3 построены по электронно-симметричной схеме и сигнал должен подаваться через разъём JACK-STEREO. В отдельных случаях микрофон можно подключать несимметрично (разъём JACK-MONO).


Линейные источники сигнала следует включать несимметрично (разъём JACK-MONO). Сигнал музыкального гонга имеет «приоритет» над всеми входами.


Линейный выход обеспечивает возможность записи и каскадного включения, что дает увеличение мощности и количества зон вещания. Для этого необходимо линейный выход первого усилителя соединить с одним из линейных входов — второго усилителя, далее линейный выход второго соединить с линейным входом третьего усилителя и т.д. При этом первый усилитель будет «ведущим» (его программа будет раздаваться всем) — остальные «ведомыми».


Встроенный в ТР 50 источник программ представляет собой автомагнитолу, состоящую из приемника FM сигналов и проигрывателя CD-дисков. Он используется для формирования трансляционной программы из местной (или любой другой) радиостанции или компакт диска. Компакт диск готовится в студии и может содержать музыкальную программу, пожарные сообщения, рекламу или служебную информацию. Прием эфирных радиопрограмм осуществляется через антенну АН 33Р (антенна малогабаритная), входящую в состав устройства. Более подробную информацию о работе магнитолы можно найти в инструкции, которая поставляется вместе с изделием.


Сформированная программа поступает в на линейный вход микшер-усилителя по кабелю СК 0502 (кабель для подключения линейных источников) или другой усилитель в зависимости от необходимой мощности и раздается по шлейфам потребителям.


Электропитание ТР 50 осуществляется через два сетевых соединительных кабеля с вилкой через сетевые предохранители.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.


ТР 600 совместим с любым звукотехническим оборудованием, как отечественным, так и импортным.


ТР 600 соответствует требованиям ТУ (ДЛЭ2.465332.600.00 ТУ) и комплекту конструкторской документации (ДЛЭ2.465332.050.00).


Технические характеристики и параметры электрического тракта соответствуют 1-му классу качества по ГОСТ 11515-91, в том числе:


  • Общие для ТУ 600:
    • Непрерывная выходная мощность, Вт, не менее — 200+200+200 или 200+240+240
    • Номинальное выходное напряжение, В — 30/10/120
    • Номинальный диапазон частот, Гц — от 100 до 15 000
    • Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, дБ, не более — 3
    • Полный коэффициент нелинейных искажений в номинальном диапазоне частот, %, не более — 1,5
    • Отношение сигнал/шум, дБ, не менее — 60
    • Чувствительность, мВ, не менее, по входам:
      • микрофонный — 2
      • линейный — 775
    • Входное сопротивление: микрофон, кОм — 2
    • Входное сопротивление: линия, кОм — 22
    • Количество коммутируемых трансляционных линий (шлейфов), не менее — 4+4+4
    • Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 800
    • Коэффициент полезного действия, % — 87
    • Габаритные размеры ТУ 600 (два или три блока), мм — 430 х 93 х 310
    • Масса без упаковки ТУ 600, кг, не более — 20
  • В том числе тюнер:
    • Цифровой тюнер 18FM/6AM, система RDS
    • Диапазон FM, мГц — 87,5-108
    • Чувствительность приемников FM-диапазона, ограниченная шумами, при соотношении сигнал/шум не менее 55 дБ по напряжению со входа для внешней антенны, не менее, мкВ — 2
  • В том числе CD-проигрыватель:
    • Тип воспроизводимых дисков — 12 см (5 дюймов)
    • Полоса воспроизводимых частот, Гц — 40-15000
    • Отношение сигнал/шум, дБ, не менее — 60
    • Электронная система стабилизации
    • Воспроизведение ID3-тегов
  • Дополнительно в ТУ 50 имеется:
    • Встроенный порт USB
    • Слот для карт памяти SD/MMC
    • DSP-процессор Classic, Pop, Rock, Flat
    • Терминалы:
      • Разъем AUX на передней панели магнитолы для подключения дополнительных источников
      • ISO-разъем
  • Микрофон:
    • Эффективный рабочий диапазон частот, Гц — 100-13 500
    • Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ — 3
    • Максимальная длина линии, выполненная проводом КММ 2 х О,12, соединяющая микрофон, м, до — 5,0
    • Длина "гусиной шеи", мм — 380

ОБЯЗАТЕЛЬНАЯ ССЫЛКА В ДОКУМЕНТАЦИИ

Трансляционный радиоузел ТР 600 (ДЛЭ2.465332.600.00 ТУ). Изготовлено в России. Изготовитель трансляционного радиоузла ТР 600 - ООО «СКБ «РАСТР».

ДОКУМЕНТАЦИЯ

  1. Паспорт и гарантийный талон (ДЛЭ2.465332.600.00 ПС).
  2. Спецификация (ДЛЭ2.465332.600.00 СП).
  3. Схема структурная (ДЛЭ2.465332.600.00 Э1).
  4. Схема подключений (ДЛЭ2.465332.600.00 Э5).

СТОИМОСТЬ РАДИОУЗЛА

Внимание! Производитель оборудования ООО «СКБ «РАСТР» предоставляет информацию о стоимости и условиях поставки, скидках только по запросу на адрес электронной почты: 7403654@skbrastr.ru! При запросе предоставляется и информация по «наращиванию» радиоузлов, рекомендации по проверке «старой проводки».



ПРИМЕЧАНИЯ



1 (обратно к тексту) — все радиоузлы серии ТР 50/100/200,400,600 и ТР 50/100/200 РУ построены на основе специально разработанного ядра — трансляционного микшер-ресивера ТУ 50/100/200/400/600
